Výhody: Vysoký prenos tepla Výnimočne malý rozmer Maximálny tlak 16 bar a teplota 150°C na obidvoch stranách Materiál z nehrdzavejúcej ocele Vhodný na použitie agresívnych médií Použitie: systémy ohrevu kvapalín ohrev teplej úžitkovej vody ohrev bazénov solárne systémy podlahové vykurovanie

Princíp fungovania
Výmenníky tepla sú vyrobené z 0,8 mm hrubého, lešteného razeného plechu navinutého do tvaru špirály so vstupnými otvormi pre prechod dvoch kvapalín, medzi ktorými dochádza k výmene tepla. Kvapalina prúdi vo výmenníku na jednej strane špirálovito, na druhej prechádza krížom. Razenia vytvárajú oporné body a podporujú turbulentné prúdenie kvapalín, čo zvyšuje prenos tepla.

Výkonové paramtre
Vďaka špirálovitému konštrukčnému vyhotoveniu je súčiniteľ prestupu tepla rádovo 3-6 kW/m²K.

Technické parametre

Typ			Plášť	Špirála	Hmotnosť (kg)
	A(E)	B(F)	C	D	prázdna	celková
KN-0	153	210	3/4"	1/2"	2,7	3,2
KN-1	278	330	1"	3/4"	4,7	5,5
KN-2	393	450	1"	3/4"	6,7	7,7
KN-3	513	570	1"	3/4"	8,7	10,0
KT-3	610	640	DN 25	DN 20	10,7	12,0

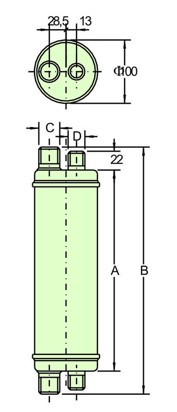

Pripojovacie hrdlá závit - označenie KN

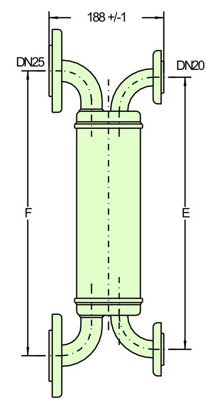

Pripojenie prírubové - označenie KT

Typ	KN-0	KN-1	KN-2	KN-3
Teplovýmenná plocha (m2)	0,167	0,351	0,536	0,73

Projektantom a užívateľom poskytujeme software pre dimenzovanie výmenníkov. Pri danej úlohe sa dá určiť vhodný typ, výkon a k zadanému prenosu tepla optimálne prevádzkové parametre (napr. prietok, teploty, výkon čerpadla a poď.)

>> stiahnúť (formát ZIP) <<

Katalóg
