Parné kotly
Automatické, nízko- a strednotlakové parné kotly na spaľovanie plynu a oleja.
Typový rad TNB
Konštrukčný pretlak: 0,07; 0,8; 1,2; 1,6 MPa
Konštrukcia:
moderné, plamencovo - žiarorúrkové kotly s veľkým vodným objemom.
 |
Parný
kotol TNB-301 |
Blokové
vyhotovenie s nasledovným príslušenstvom:
•
horák
•
elektronická regulácia hladiny
•
napájacie čerpadlo
•
riadiaca skriňa kotla
•
poistný ventil, armatúry na každom hrdle, prístroje
Rýchle uvedenie do prevádzky po napojení na rozvody.
|  |
Technické údaje typového radu TNB
Typ
TNBxxx/G
|
61 |
101 |
151 |
237 |
301 |
401 |
603 |
700 |
1000 |
1300 |
Tepelný výkon (kW)
|
60 |
100 |
150 |
235 |
300 |
400 |
550 |
700 |
1000 |
1300 |
Parný výkon (kg/h)
|
90 |
150 |
230 |
360 |
480 |
640 |
850 |
1000 |
1500 |
2000 |
|
|

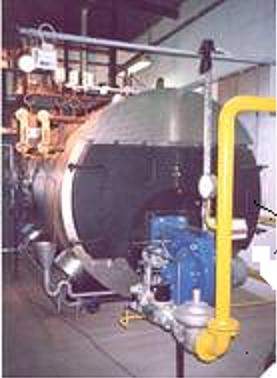

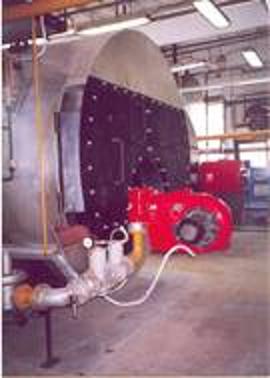

Typový rad UG
|
 |
|
 |
|
Kotly typu UG sú moderné trojťahové plamencovo-žiarorúrkové oceľové kotly. Predná a zadná obratová komora sú nechladené.
V základnom prevedení kotol obsahuje všetky hrdlá potrebné na montáž prístrojov občasného dozoru (BoSB). Zariadenia sú
certifikované podľa európskej smernice č. 97/23/EC o tlakových zariadeniach (PED).
|
|
Technické údaje typového radu UG
| Typ |
UG-
200 |
UG-
400 |
UG-
600 |
UG-
950 |
UG-
1600 |
UG-
2000 |
UG-
3000 |
UG-
4000 |
UG-
5000 |
UG-
6000 |
UG-
8000 |
UG-
10000 |
| Tepelný výkon (kW) |
130 |
270 |
400 |
660 |
1050 |
1400 |
2000 |
2650 |
3300 |
3950 |
5400 |
6600 |
| Parný výkon (kg/h) |
185 |
400 |
600 |
1000 |
1600 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
Zaťaženie spaľovacieho
priestoru (kW/m3) |
1550 |
1275 |
1066 |
939 |
832 |
940 |
898 |
965 |
988 |
982 |
985 |
972 |
| Účinnosť spaľovania |
91%±1% |
|
|
Odpor spaľovacieho
priestoru (Pa) |
150 |
60 |
60 |
42 |
48 |
60 |
56 |
100 |
100 |
100 |
120 |
130 |
Požadovaný
komínový ťah (Pa) |
10 |
| Teplota spalín (°C) |
225 |
| Konštrukčný tlak (bar) |
10; 13; 16 |
| Vodný objem (m3) |
0,1035 |
0,745 |
1,550 |
1,920 |
3,45 |
4,5 |
5,9 |
7,45 |
10 |
11,3 |
13,2 |
17,4 |
| Parný objem (m3) |
0,046 |
0,155 |
0,2 |
0,42 |
0,62 |
1,3 |
1,6 |
2,2 |
2,9 |
3,2 |
3,6 |
6,6 |
| Výparná plocha (m2) |
0,346 |
1,15 |
2,16 |
2,36 |
3,54 |
4,8 |
6,4 |
6,8 |
8,75 |
9,6 |
11,8 |
14,2 |
Teplota
napájacej vody (°C) |
105(95)* |
| Teplota pary (°C) |
184 |
| Hmotnosť (kg) |
490 |
1420 |
2200 |
3850 |
4640 |
6700 |
9100 |
11000 |
14800 |
16300 |
19800 |
29800 |
