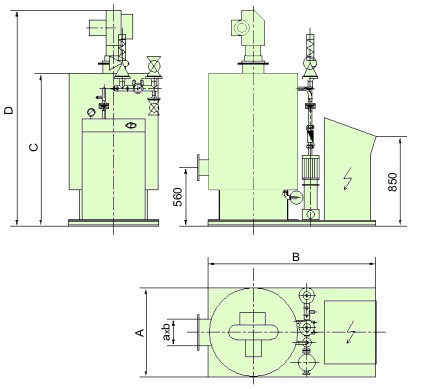

stojaté prevedenie IS150-750



   Technické parametre:
Typ stojaté ležaté
IS-150 IS-250 IS-350 IS-500 IS-600 IS-750 IS-1000 IS-1500
Parný výkon
(kg/h)
150 230 350 500 600 750 1000 1500
Tepelný výkon
(kW)
105 161 245 350 420 525 700 1050
Elektrický príkon
(kW)
1,2-2,2 1,4-2,4 1,4-2,4 1,2-3,4 2,9-3,9 3,2-4,5 3,7-4,8 4,1-5,2
Prevádzkový pretlak
(MPa)
0,3 - 1,5 (3 - 15 bar)
Teplota pary
(°C)
max. 220 - 250
Palivo
plyn/olej

   Rozmery:
Typ stojaté ležaté
IS-150 IS-250 IS-350 IS-500 IS-600 IS-750 IS-1000 IS-1500
A
(mm)
800 900 900 1000 1000 1100 1800 2000
B
(mm)
1500 1600 1650 1700 1710 2000 1440 1700
C
(mm)
1500 1500 2000 2100 2450 2650 2850 3300
D*
(mm)
1900 2100 2600 2700 3350 3550 3900 4400
Hmotnosť
(kg)
800 900 1150 1200 1500 1800 2500 3200
Napájacie hrdlo
DN20 DN25
Parné hrdlo
DN32 DN40 DN50 DN65 DN80 DN100
Odvod spalín
(mm)
150x250 150x400 200x500 250x600

* rozmer D závisí od typu horáka

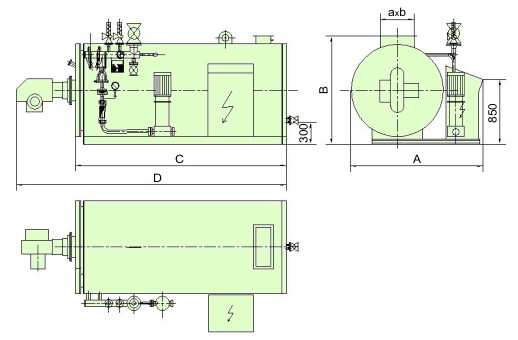

ležaté prevedenie IS1000-1500

STRUČNÝ INFORMAČNÝ MATERIÁL
